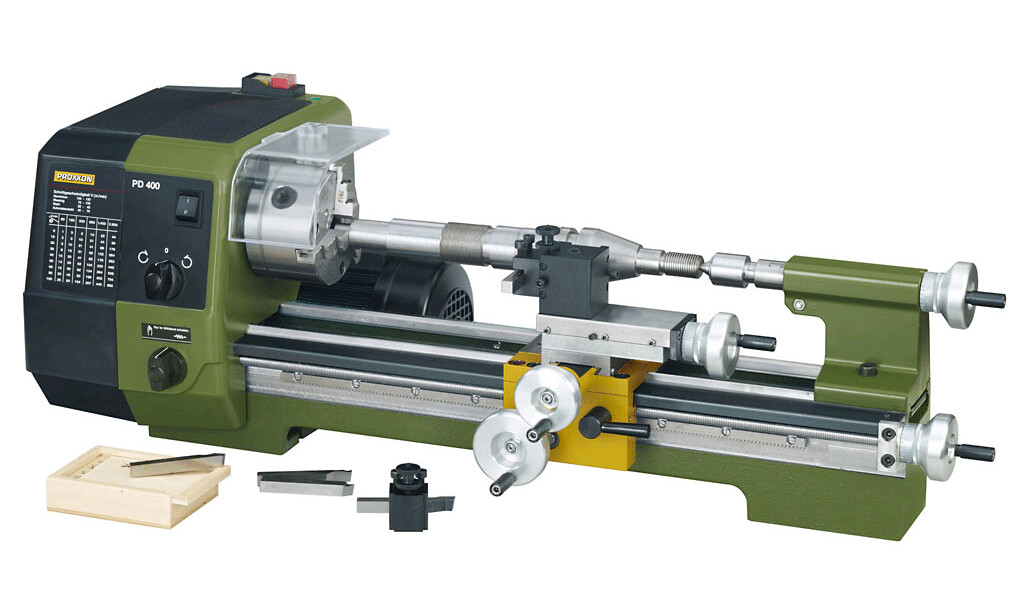

PD 400-sorvi (24400)

Täysin ylivertainen omassa kokoluokassaan!

Tasosorvaukseen, pitkittäissorvaukseen, kartionsorvaukseen ja avarrukseen.
Sisä- ja ulkokierteiden sekä uran jne. sorvaukseen.
Teräksen, ei-rautametallien (alumiini, messinki jne.) työstöön.

Värinätön työstö myös kovalla kuormituksella.
Monipuolinen ja tarkoituksenmukainen varustevalikoima.
Rungossa on jyrsitty liitinpinta (ja kierreaukot) PF 400-jyrsinlaitteen asennukseen.

Tekniset tiedot:
Kärkiväli 400 mm
kärkikorkeus 85 mm
Suurin sorvausläpimitta teräkelkan kohdalla 116 mm
Poikittaisrimoitettu harmaavalurautainen runko, hiottu prismajohde (erinomainen jyrsinnässä).
Massiivinen pääkara, jossa 2 säädettävää kartiorullalaakeria, ja istukanpuolinen morsekartiokiinnitys MK 3.

Karan aukko 20,5 mm.
Pyörintätarkkuus ilman istukkaa 5/1000 mm
Tarkka 3-leukaistukka jopa Ø 100 mm kappaleiden kiinnitykseen.

Karan 6 pyörintänopeutta säädetään hihnan paikkaa vaihtamalla, 1: 80 / 330 / 1.400 1/min, 2: 160 / 660 / 2.800 1/min.

Moottorin antoteho 550 W.

Kaksi kätevää, kätevää, nollattavalla asteikolla varustettua säätöpyörää, 1 viiva = 0,05 mm.
Automaattinen syöttöjärjestelmän kytkentä, syöttönopeus joko 0,07 tai 0,14
mm/kierros.

Vakiovarusteena kierteensorvauslaitteet.

Vasen- ja oikeakätinen kierre valitaan vaihtopyörillä 19 tärkeimmän nousun sorvaukseen (metrinen): 0,2 – 0,25 – 0,3 – 0,35 – 0,4 – 0,45 – 0,5 – 0,6 – 0,7 – 0,75 – 0,8 – 0,9 – 1,0 – 1,25 – 1,50 – 1,75 – 2,0 – 2,5 – 3,0 mm.
Myös 10 – 48 tuumakierteille.

Pyörivä keskiö ja MK2-kiinnitteinen 10 mm hammaskehäistukka sekä B 12 sovite.

Johtoruuvissa trapetsikierre 12 x 1,5.

Poikittaiskelkan liike 85 mm
kääntökelkan liike 52 mm

kallistettavissa kartionsorvausta varten. Asteikko 45° saakka.

Siirtopylkän karassa MK 2-kiinnityskartio, liike 40 mm, Ø 24 mm, asteikko.

Laitteen mitat: n. 900 x 400 x 300 mm (P x L x K).

Paino n. 54 kg.

Teräkoko 10 x 10 mm.
